本文分享自華為云社區《智慧路燈實驗手冊(MQTT+Wi-Fi)-完善版-云社區-華為云》，作者：華為云社區精選。

版本說明

本示例代碼工程基于IoT LINK 2.1.0版本構建。

簡介

智慧路燈是城市智能化道路上重要一環，智慧路燈的實施具有節約公共照明能耗、較少因照明引起的交通事故等多種社會意義。路燈也是大家在日常生活中可以強烈感知到的公共設施，更易理解其智能化的場景。

本實驗基于NB-IoT和WIFI實現智慧路燈案例，實現實時數據的采集，實現命令下發的響應，實現端云互通。

E53_SC1擴展板采用了E53標準接口，包含了一個路燈燈珠，一個BH1750光照強度傳感器，其中路燈燈珠使用普通GPIO控制，BH1750使用IIC接口通信。

開發前準備

環境準備

? 已注冊華為云官方帳號。未注冊可點擊注冊頁面 完成注冊。

? 已完成實名制認證。未完成可在華為云上點擊實名認證 完成認證，否則無法使用設備接入功能。

? 已開通設備接入服務。未開通則訪問設備接入服務 ，點擊“免費試用”后開通該服務。

? 已下載IDE：Huawei LiteOS Studio 1.45+（含擴展插件）

? 已下載編譯燒錄工具包 ：包含arm-none-eabi、build、openocd-0.10.0。

? 已下載ST-Link驅動包：ST-Link.zip

硬件準備

? 開發板：小熊派開發板（含WIFI通信擴展板、E53_SC1案例擴展板）

環境配置

1. 硬件連接

連接好E53_SC1案例擴展板和Wi-Fi通信擴展板。將串口選擇開關撥到AT-MCU模式，并用USB線將開發板與電腦連接，如圖所示。

2. IDE安裝配置

1) 下載并解壓HUAWEI-LiteOS-Studio.zip 。

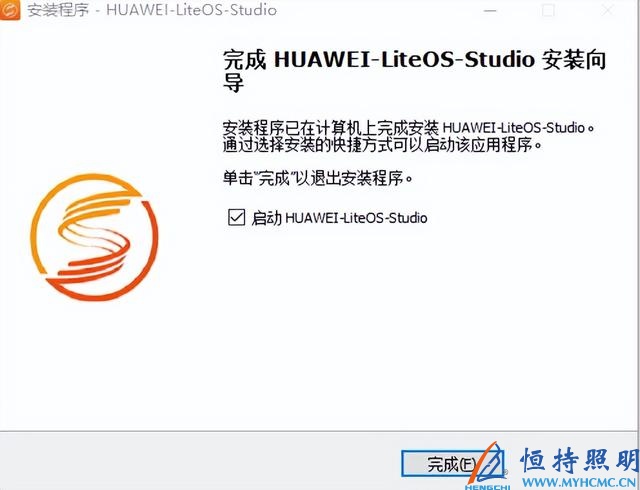

2) 雙擊運行HUAWEI-LiteOS-Studio-Setup-x64-1.45.9.exe，根據提示步驟完成默認安裝。

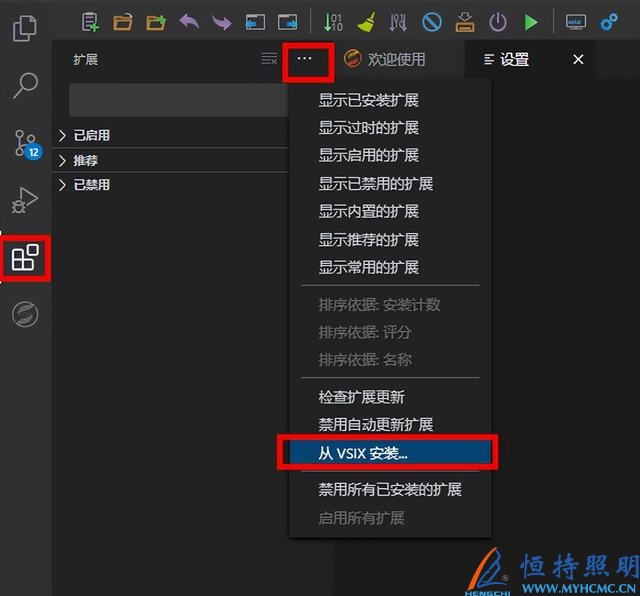

3) 啟動運行HUAWEI-LiteOS-Studio，在IDE活動欄中，打開擴展視圖，點擊更多操作...，在彈出的菜單中選擇從VSIX安裝，然后指定中文語言包MS-CEINTL.vscode-language-pack-zh-hans-1.45.1.vsix文件路徑，即可完成安裝。

4) 根據提示重啟IDE，即可切換為中文界面。

3. 編譯燒錄工具配置

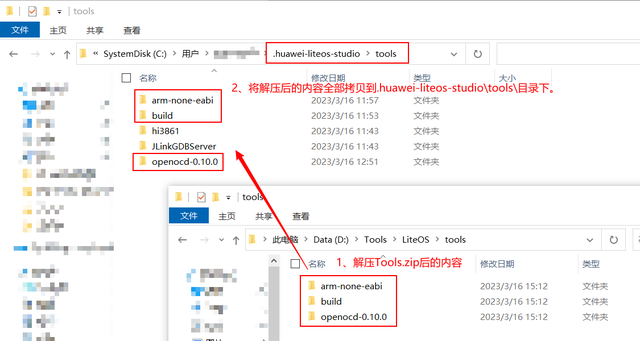

下載并解壓Tools.zip ，將解壓后的arm-none-eabi、build、openocd-0.10.0全部拷貝到C:\Users\xxx\.huawei-liteos-studio\tools目錄下。

注：xxx為本地PC用戶名，請根據實際路徑進行配置。

4. 驅動安裝

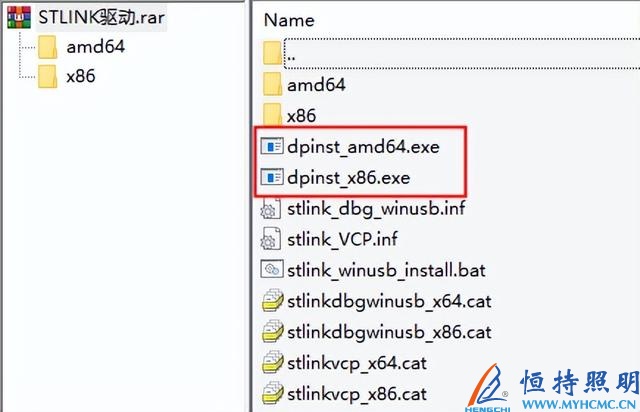

下載并解壓ST-Link.zip ，根據操作系統類型，雙擊配套的執行文件進行安裝。

開始使用

1. 創建產品

對于設備上報至物聯網平臺的數據，云端物聯網平臺要能夠解析設備上報的數據。故需要在設備接入服務側完成產品模型定義，編解碼插件開發部署等。

產品模型是用來描述設備能力的文件，通過JSON的格式定義了設備的基本屬性、上報數據和下發命令的消息格式。定義產品模型，即在物聯網平臺構建一款設備的抽象模型，使平臺理解該款設備支持的屬性信息。

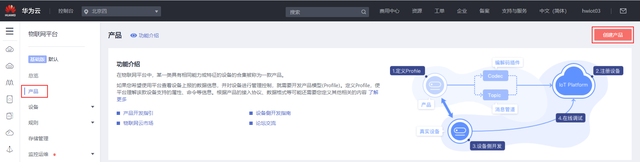

步驟1 進入設備接入服務控制臺，選擇左側導航欄“產品”進入頁面。

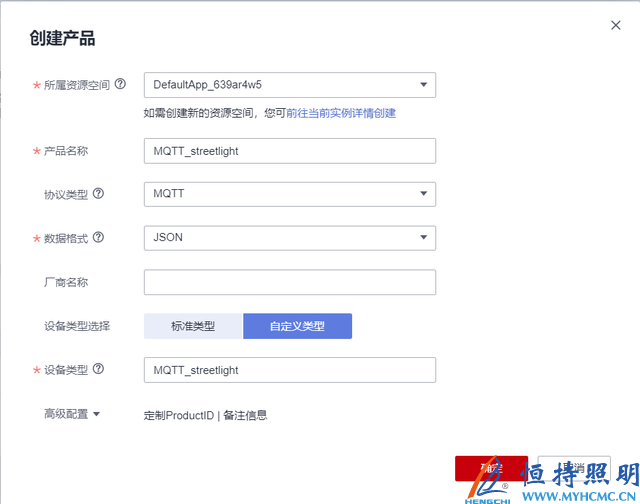

步驟2 單擊右上角的“創建產品”，按照頁面提示填寫信息。

? 所屬資源空間：選擇默認資源空間

? 產品名稱：自定義，如MQTT_streetlight

? 協議類型：MQTT

? 數據格式：JSON

? 設備類型選擇：自定義類型

? 設備類型：自定義，如MQTT_ streetlight

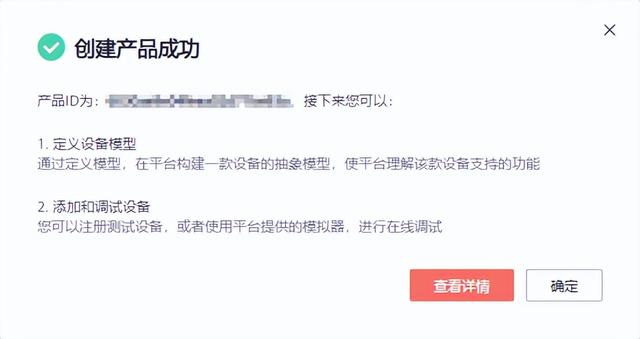

步驟3 單擊“確定”，創建產品成功。

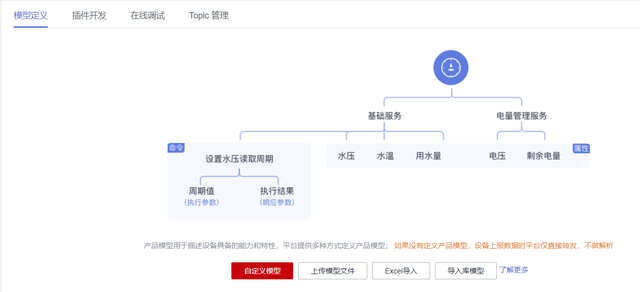

步驟4 單擊“查看詳情”，進入產品詳情頁面。在“模型定義”頁簽下，單擊“上傳模型文件”。

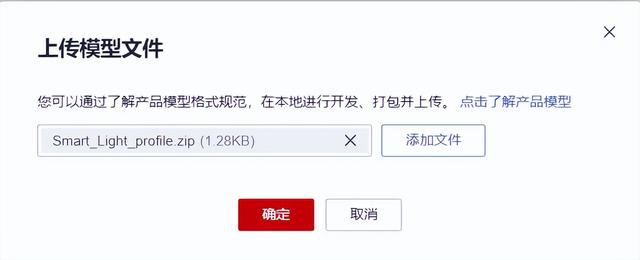

步驟5 添加產品模型文件“Smart_Light_profile.zip ”，并單擊“確定”完成上傳。

模型文件下載鏈接：Smart_Light_profile.zip

查看服務列表，屬性和命令信息如下：

2. 注冊設備

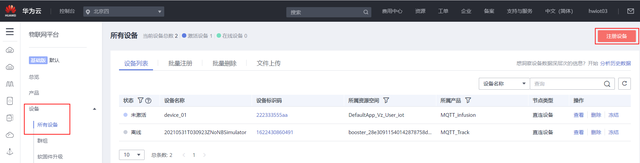

步驟1 進入設備接入服務控制臺，選擇左側導航欄“設備”進入設備列表頁面。

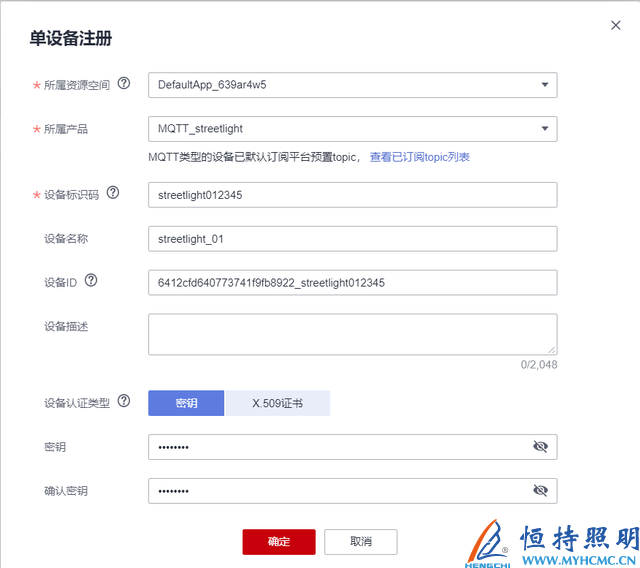

步驟2 單擊右上角的“注冊設備”，按照頁面提示填寫相關參數。

? 所屬資源空間：選擇上一步創建產品時選擇的資源空間

? 所示產品：選擇剛創建的產品，如MQTT_streetlight

? 設備標識碼：自定義，如streetlight012345

? 設備名稱：自定義，如streetlight_01

? 設備認證類型：選擇“密鑰”

? 密鑰/確認密鑰：自定義，如12345678

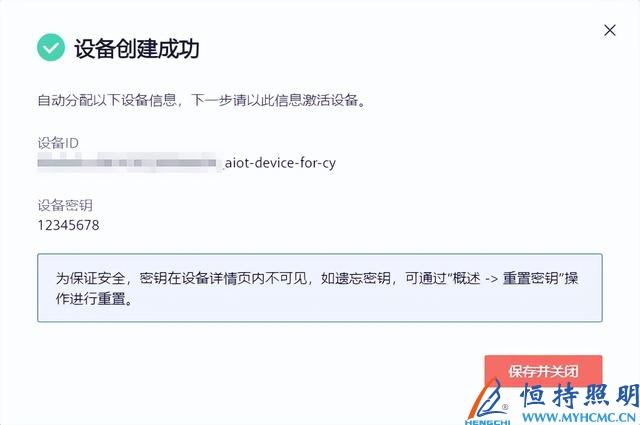

步驟3 單擊“確定”，添加設備成功，請保存好設備ID和密鑰，用于設備接入平臺認證。

3. 導入代碼工程

步驟1 獲取項目工程代碼包 并解壓（注：路徑不要包含中文、空格）。

獲取項目工程：MQTT_StreetLight_Demo.rar

步驟2 啟動HUAWEI LiteOS Studio工具，單擊“Open Project”，打開項目工程。

項目工程預覽如下：

4. 配置項目工程

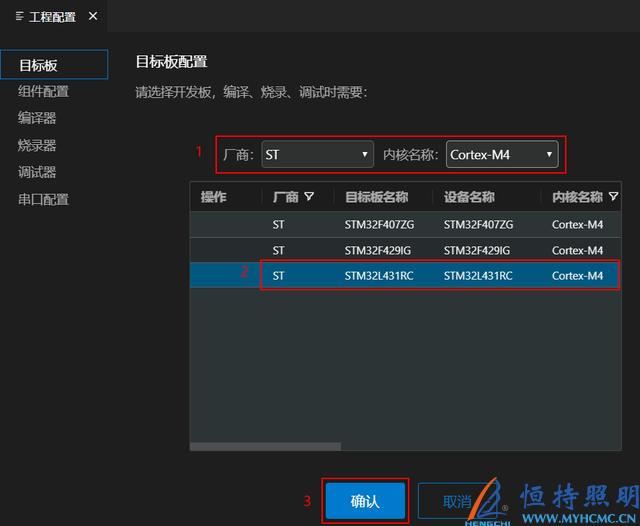

步驟3 單擊

打開工程配置，目標板選擇STM32L431RC，并“確認”。

步驟4 填寫編譯器配置選項后，單擊“確認”。

? 編譯器類型：arm-none-eabi

? 編譯器目錄：請根據實際路徑配置，例如 c:\Users\xxx\.huawei-liteos-studio\tools\arm-none-eabi\bin

? Make構建器：請根據實際路徑配置，例如c:\Users\xxx\.huawei-liteos-studio\tools\build\bin\make.exe

? Make腳本：請根據打開的項目工程進行配置，例如targets\STM32L431_BearPi\GCC\Makefile

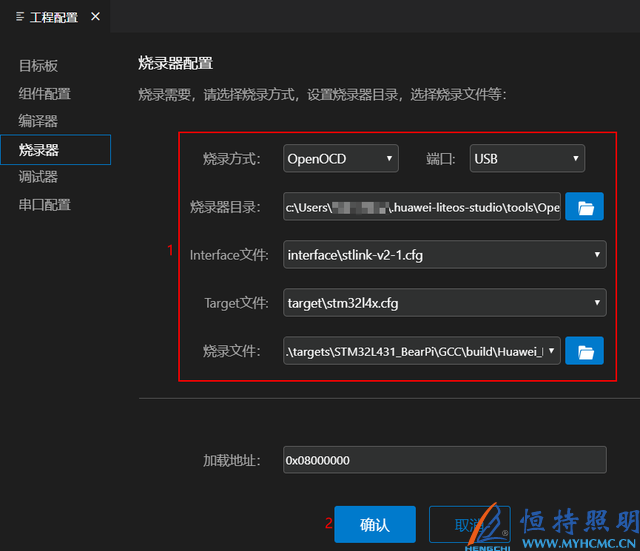

步驟5 填寫燒錄器配置選項后，單擊“確認”。

? 燒錄方式：選擇OpenOCD

? 端口：選擇USB

? 燒錄器配置：請根據實際路徑配置，例如.\tools\openocd-0.10.0\bin-x64

? Interface文件：默認值

? Target文件：默認值

? 燒錄文件：無需配置，待項目工程編譯成功后會自動填充，例如.\targets\STM32L431_BearPi\GCC\build\Huawei_LiteOS.bin

5. 修改配置參數

步驟1 在代碼中修改設備信息。

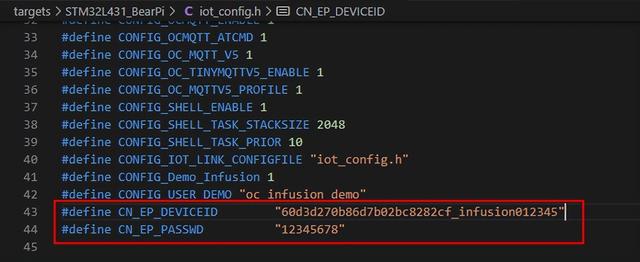

1） 打開文件：*\targets\STM32L431_BearPi\iot_config.h

2） 修改CN_EP_DEVICEID為在物聯網平臺注冊設備時生成的設備ID，修改CN_EP_PASSWD為在物聯網平臺注冊設備時填寫的密鑰。

3） 修改完成，請按Ctrl+S保存修改。

步驟2 配置WIFI用戶名和密碼。

此處只能使用用戶名密碼加密方式認證的WIFI，不能使用其他加密方式的WIFI。（可以使用手機開啟WIFI熱點，數據量不大不會占用太多個人流量）

開發板Wifi模塊僅支持2.4GHz頻段的熱點，暫不支持5GHz頻段。

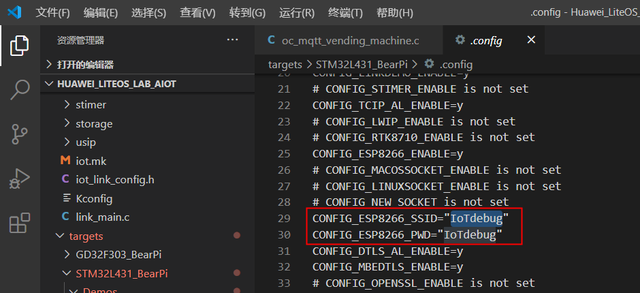

1） 打開文件：*\targets\STM32L431_BearPi\.config

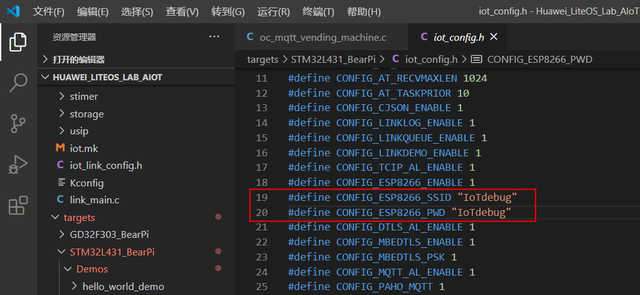

2） 修改CONFIG_ESP8266_SSID為熱點設備名稱，修改WIFI_ESP8266_PWD為熱點密碼。

3） 修改完成，請按Ctrl+S保存修改。

4） 打開文件：*\targets\STM32L431_BearPi\iot_config.h

5） 修改CONFIG_ESP8266_SSID為熱點設備名稱，修改WIFI_ESP8266_PWD為熱點密碼。

6） 修改完成，請按Ctrl+S保存修改。

6. 編譯燒錄

步驟1 單擊

進行編譯，單擊

進行燒錄。

如果修改了.config文件和iot_config.h文件，請單擊

全量重新編譯，否則修改點可能不會生效。

步驟 2 單擊

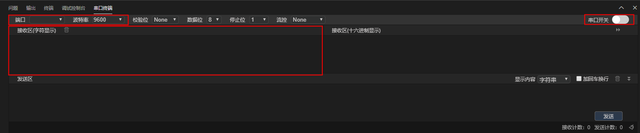

打開串口終端，選擇端口，設置波特率115200，開啟串口，可以在接收區查看到打印的日志信息。

步驟3 在LCD屏上，可以看到實時數據顯示。

7. 調試運行

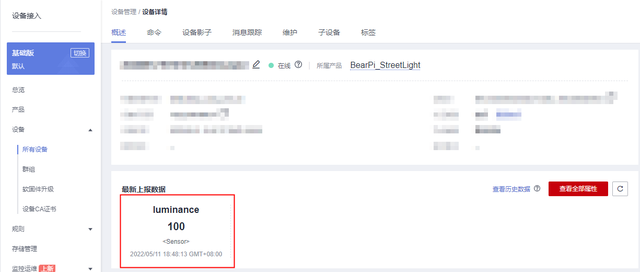

步驟1 在物聯網平臺中，可以看到設備實時上報屬性數據。

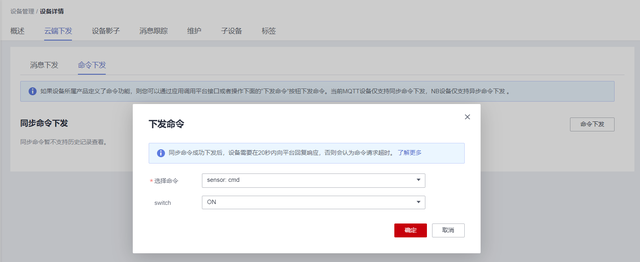

步驟2 在物聯網平臺中下發控制命令（開啟路燈），查看命令下發結果及開發板的響應。

注：當前MQTT設備僅支持同步命令下發，NB設備僅支持異步命令下發。

示例代碼

案例程序文件：

"targets\STM32L431_BearPi\Demos\oc_streetlight_template\oc_streetlight_template.c"

參考

詳細了解IoT設備接入服務，請參考IoTD A 幫助文檔 。

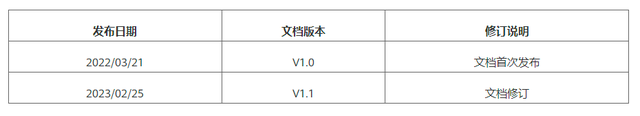

修訂記錄
